XL-21型動力配電柜適用于發電廠及工礦企業中，在交流電壓500伏及以下的三相四線系統作動力配電之用。
XL-21型動力配電箱是戶內裝置靠墻安裝屏前檢修。

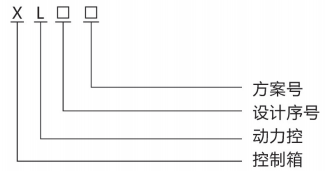

型號及含義
結構特征
XL-21型動力配電柜系封閉式，外殼用鋼板壓制而成，刀開關操作手柄裝于前右桂上部，可以作為切換電源之用。
配電箱前面裝有一只電壓表，指示母線的電壓。配電箱前面有門，門打開后配電箱內全部設備敞露、便于檢修維護。
本配電箱采用國內自行設計的型組件，具有結構緊湊，檢修方便，線路方案可以靈活組合等特點。配電箱除裝有空氣斷路器和熔斷器作為短路保護外，還裝有接觸器和熱繼電器，箱前門可裝操作按鈕和指示燈。

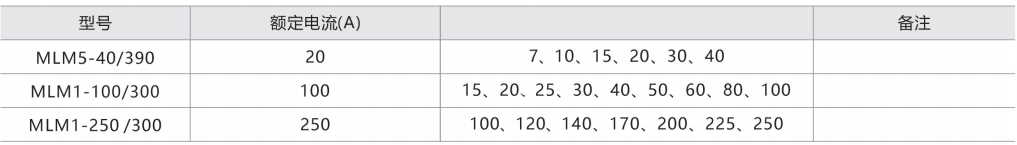

刀熔組合開關
空氣斷路器
電流互感器
