光伏并網配電箱是用于在用戶場地附近建設的光伏電站，運行方式以用戶側自發自用、多余電量上網；為了最大限度的保護系統安全運行，確保逆變器與市電電網的安全協調，提高系統可靠性及電能計量而設計的光伏并網配電箱。
該產品具有防護等級高，使用壽命長，安裝操作方便等特點。其功能有隔離保護，過載保護、短路保護、浪涌接地保護、過欠壓保護及恢復后重合、發電電能計量等。
產品特點
1.適用于戶用和工商業光伏發電系統所有金屬箱體采用武鋼生產的冷軋鋼板或不銹鋼板材料，箱體的防護等級達到IP54以上，適用于戶外安裝；
2.箱體采用上下3層設計，頂層設計為箱體的帽檐，防止下雨有雨水進入箱體；中間層設計為光伏計量電表，通過透明的玻璃板可觀察到電表上的各類數據，并在門鎖上設計有封簽接口；底層設計為控制及保護區域，方便維護人員維護檢修；
3.箱體的電網進線孔設計可從底部進線或側邊進線，側邊進線時安裝IP66防水接頭，保證箱體的防護等級；
4.箱體的逆變器進線孔設計在底部，方便現場直接接線；
5.箱體內的隔離開關采用知名品牌，并具有斷開明顯的斷點，設計容量為逆變器最大輸出電流的1.5倍以上；
6.箱體內設計有光伏過欠壓保護裝置及電壓恢復重合保護裝置，該產品除了失壓保護外，還可對電網電壓不穩定進行保護；
7.箱體設計有防雷浪涌保護，浪涌保護器的標準最大放電電流為40KA，在雷雨頻發地區可選用更大的防雷浪涌保護器，最大放電電流可100KA;
8.箱體設計有過電流保護斷路器，保證系統出現過載和短路時，斷路器能可靠的分斷；
9.箱體內部的安裝板可根據客戶要求配置環氧樹脂絕緣板，絕緣板的厚度至少5mm以上；
10. 可根據客戶要求配置防孤島裝置；

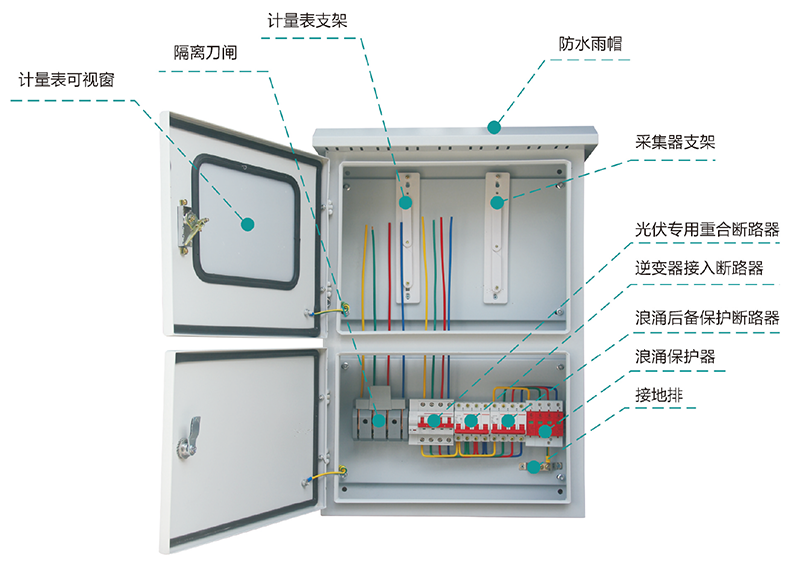

產品結構示意圖
